LR螺紋高壓球閥 型號說明:

1、系列代號：KHB(BKH)系列、KHM(MKH)系列
2、連接代號：M**、G**、**LR、**SR、PT**、NPT**
3、閥體材料：1-鋼
4、球體材料：1-鋼、2-黃銅
5、工作溫度：1.-25~+100℃、2.-30~+170℃
6、其他密封：2-丁晴橡膠、4-氟橡膠
7、手柄形式：01-鋁質直柄、02-鋁質曲柄、03-鑄鋅直柄、04-鑄鋅曲柄
05-鋼質直柄、06-鋼質曲柄、09-不帶手柄
8、設計序號：由生產商定
9、表面處理：空白-磷化、G-電鍍黃鋅

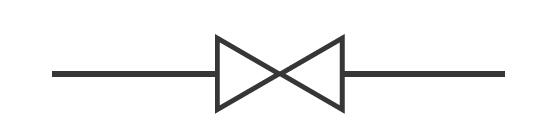

LR螺紋高壓球閥 圖形符號:

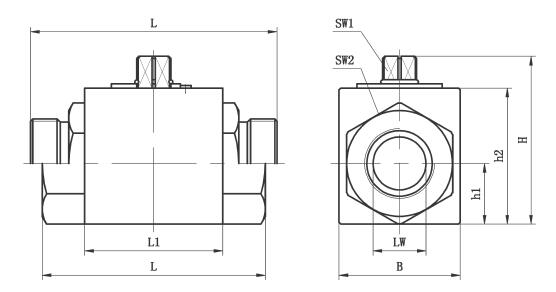

LR螺紋高壓球閥 外形尺寸:

KHB-LR

結構尺寸

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-06LR 500 04 04 06 M12×1.5 10 67 40 26 45 13.5 33 8 09 22 KHB-08LR 500 06 06 08 M14×1.5 10 67 40 26 45 13.5 33 8 09 22 KHB-10LR 500 08 08 10 M16×1.5 11 74 42 32 49 16 36 10 09 27 KHB-12LR 500 10 10 12 M18×1.5 11 74 42 32 49 16 36 10 09 27 KHB-15LR 500 13 12 15 M22×1.5 12 82 48 35 53 17 40 10 09 30 KHB-15LR 500 12 12 15 M22×1.5 12 82 48 38 61 19 45 11 09 32 KHB-18LR 500 13 12 18 M26×1.5 12 82 48 35 53 17 40 10 09 30 KHB-18LR 400 16 15 18 M26×1.5 12 82 48 38 61 19 45 11 09 32 KHB-22LR 315 20 19 22 M30×2 14 101 60 48 70 25 55 11 12 41 KHB-28LR 315 25 24 28 M36×2 14 108 65 57 79 28.5 64 11 12 50 KHB-35LR 315 32 30 35 M45×2 16 141 84 75 101 37.5 84 12 14 60 KHB-42LR 315 40 36 42 M52×2 16 162 91 85 112 42.5 95 12 14 70
