KH3B直通高壓球閥 技術參數:

公稱壓力/Nominal Pressure：315bar
閥體材料/Valve Body Matierial：304、316
工作溫度/Operating Temperature： -30~+170 ℃

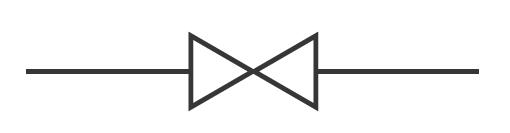

KH3B直通高壓球閥 圖形符號:

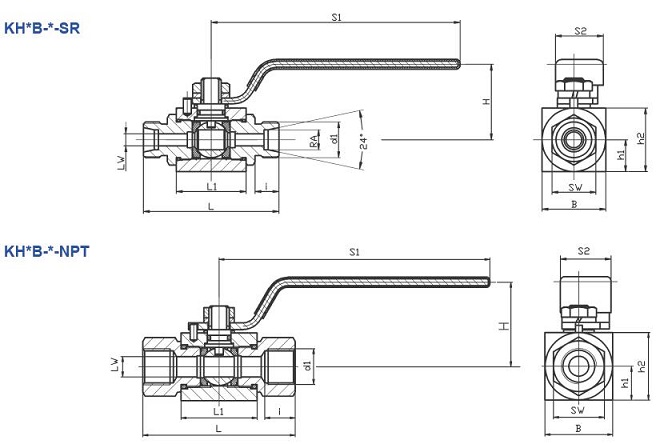

KH3B直通高壓球閥 外形尺寸:

型 號	PN	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	S1	S2	SW
KH1B-10-10SR	315	10	6	10	M18x1.5	12	68	35	32	38	16	32	125	24	22
KH1B-10-12SR	315	10	8	12	M20x1.5	12	69	35	32	38	16	32	125	24	27
KH1B-10-14SR	315	10	10	14	M22x1.5	14	73	35	32	38	16	32	125	24	27
KH2B-13-20SR	315	13	13	20	M30x2	16	110	45	40	50	20	40	160	30	30
KH2B-13-NPT1/2	315	13	12	/	NPT 1/2	18	90	45	40	50	20	40	160	30	30
KH2B-13-NPT3/4	315	13	12	/	NPT 3/4	18	90	45	40	50	20	40	160	30	33
KH3B-20-NPT1	315	20	20	/	NPT 3/4	20	98	51	50	55	25	50	160	30	46
