QJH高壓球芯法蘭截止閥
產品名稱 |
QJH高壓球芯法蘭截止閥 |
產品品牌 |
茸工 |
產品型號 |
QJH |
產品口徑 |
DN10-40 |
產品壓力 |
31.5MPA |
產品材質 |
45# |
產品應用 |
液壓系統 |
聯系人 |
陳經理 |
聯系手機 |
18017116690 |
公司名稱 |
上海茸工液壓設備制造有限公司 |
開戶銀行 |
中國農業銀行股份有限公司上海惠南支行 |
開戶賬號 |
03895800040081800 |
售后承諾 |
質保一年，質量三包：包修、包換、包退。 |

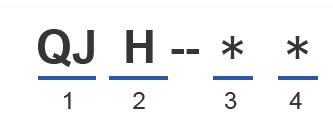

QJH高壓球芯法蘭截止閥 技術參數:
2、壓力等級：H-315bar
3、公稱通徑：6、10、15、20、25、32、40、50mm
4、連接形式：B-板式、F-法蘭式、NL-內螺紋連接、 WL-法蘭連接
Series Code:QJ-Globe Stop Valve
Pressure Grade：H-315bar
Nominal Diameter：6,10,15,20,25,32,40,50mm
Connection Type:B-Manifold mounting,F-Flange type, NL-Female
thread join ,WL-Male thread join

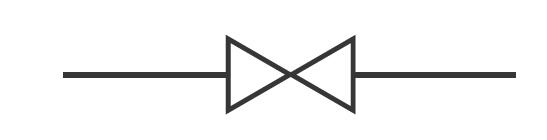

QJH高壓球芯法蘭截止閥 圖形符號:

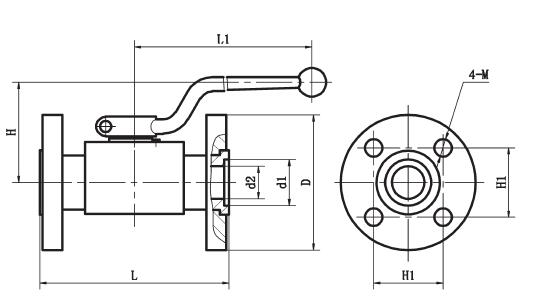

QJH高壓球芯法蘭截止閥 外形尺寸:
| 型號 | L | L1 | H | H1 | D | d1 | d2 | M |
| QJH-10F | 103 | 105 | 44 | 36 | Ф68 | Ф22 | Ф10 | M10 |
| QJH-15F | 113 | 147 | 46 | 40 | Ф75 | Ф24 | Ф15 | M10 |
| QJH-20F | 117 | 185 | 48 | 42 | Ф78 | Ф30 | Ф20 | M10 |
| QJH-25F | 133 | 185 | 56 | 56 | Ф100 | Ф35 | Ф23 | M12 |
| QJH-32F | 145 | 240 | 63 | 62 | Ф110 | Ф45 | Ф32 | M12 |
| QJH-40F | 175 | 240 | 74 | 73 | Ф130 | Ф50 | Ф38 | M16 |
