非隔離式蓄能器 概述:

儲氣瓶是以儲氣方式儲存能量。作為氣體動力源，或作為非隔離式蓄能器，在液壓、氣動系統中起儲能和穩定壓力等作用。具有容量大、功率損耗少、體積小等優點。本公司生產的儲氣瓶采用無縫鋼管熱旋壓成形工藝，具有安全可靠、外形 美觀、性能穩定的特點。已廣泛應用于機械工業和軍工行業等領域之中。

非隔離式蓄能器 型號說明:

CQP Φ – V / P – ※
① ② ③ ④ ⑤
①儲氣瓶
②罐體外徑
③公稱容量（L）
④公稱壓力（MPa）
⑤結構形式：A—雙頭、B—單頭、C—外帶接頭

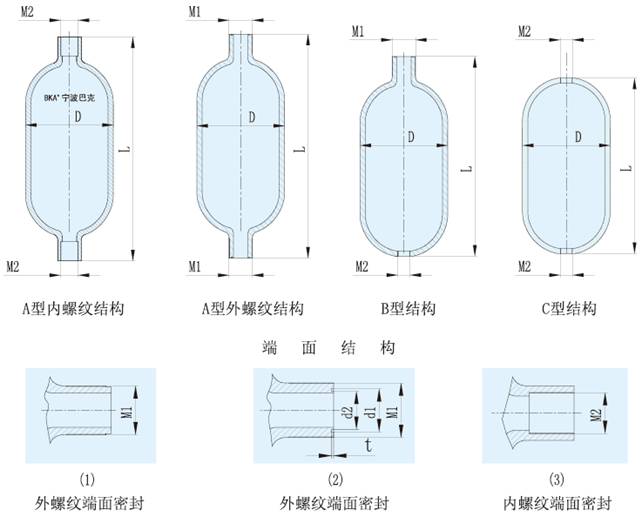

非隔離式蓄能器 外形尺寸:

型號	外徑 D(mm)	公稱 壓力 (MPa)	公稱容積 (L)	尺寸 L (mm)			連接螺紋		重量 (kg)
				A型	B型	C型	M1	M2	A型	B型	C型
CQPΦ-10/14-※	219	14	10	570	510	490	M60×2-6g	M30×1.5-6H	44	41	33
CQPΦ-16/14-※			16	760	700	700			59	56	46
CQPΦ-25/14-※			25	1090	1030	1000			82	79	64
CQPΦ-32/14-※			32	1330	1280	1240			98	95	80
CQPΦ-40/14-※			40	1610	1550	1520			118	115	96
CQPΦ-10/20-※		20	10	570	570	490			38	36	33
CQPΦ-16/20-※			16	760	760	700			51	49	46
CQPΦ-25/20-※			25	1090	1030	1000			70	68	64
CQPΦ-32/20-※			32	1330	1280	1240			84	82	80
CQPΦ-40/20-※			40	1610	1550	1520			101	99	96
CQPΦ-10/31.5-※		31.5	10	570	570	490			44	41	33
CQPΦ-16/31.5-※			16	760	760	700			59	56	46
CQPΦ-25/31.5-※			25	1090	1030	1000			82	79	64
CQPΦ-32/31.5-※			32	1330	1280	1240			98	95	80
CQPΦ-40/31.5-※			40	1610	1550	1520			118	115	96
CQPΦ-40/14-※	299	14	40	990	930	860	M80×2-6g	M42×2-6H	130	127	97
CQPΦ-50/14-※			50	1170	1110	1040			154	151	111
CQPΦ-63/14-※			63	1410	1350	1280			184	181	141
CQPΦ-72/14-※			72	1580	1520	1460			205	202	160
CQPΦ-80/14-※			80	1710	1650	1620			224	221	177
CQPΦ-100/14-※			100	2090	2030	2000			268	271	217
CQPΦ-40/20-※		20	40	990	930	860			87	85	97
CQPΦ-50/20-※			50	1170	1110	1040			103	101	111
CQPΦ-63/20-※			63	1410	1350	1280			123	121	141
CQPΦ-72/20-※			72	1580	1520	1460			137	135	160
CQPΦ-80/20-※			80	1710	1650	1620			150	148	177
CQPΦ-100/20-※			100	2090	2030	2000			170	172	217
CQPΦ-40/31.5-※		31.5	40	990	930	860			130	127	97
CQPΦ-50/31.5-※			50	1170	1110	1040			154	151	111
CQPΦ-63/31.5-※			63	1410	1350	1280			184	181	141
CQPΦ-72/31.5-※			72	1580	1520	1460			205	202	160
CQPΦ-80/31.5-※			80	1710	1650	1620			224	221	177
CQPΦ-100/31.5-※			100	2090	2030	2000			281	284	217

注：對表格以外的特殊規格或連接尺寸的氣瓶，可根據用戶要求進行生產。

非隔離式蓄能器 訂貨說明:

1.訂貨時須寫明型號代號全稱，如：公作壓力為20MPa，公稱容量為16L，直徑為Φ219，結構形式為雙頭的儲氣瓶：CQP219-16/20-A。
2.若對儲氣瓶有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。
