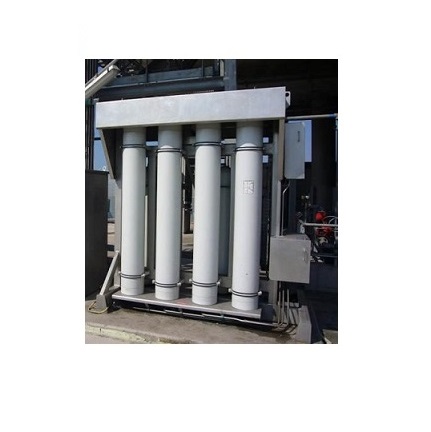

活塞式蓄能器 概述:

HXQ系列活塞式蓄能器是液壓系統重要的液壓輔件，具有儲存能量、穩定壓力、補償容量、吸收沖擊、增壓等作用。 本公司生產的活塞式蓄能器產品規格齊全、結構新穎，具有噪音低、無振動、密封性能好、無泄漏、使用壽命長、液壓設備的效率高、維修方便等優點。

活塞式蓄能器 工作原理:

活塞式蓄能器是利用一種氣體（氮氣）的壓縮性來蓄積液體的原理而工作的。活塞式蓄能器是由油液部分和帶有作為氣體密封隔離件的活塞的氣體部分構成。氣腔內預先充有氮氣，油液部分與液壓回路連接在一起，因此當壓力升高時蓄能器吸收液體，氣體被壓縮；當壓力下降時，被壓縮的氣體膨脹，且將蓄積的壓力油液壓入液壓回路。

活塞式蓄能器 型號說明:

HXQ _ ※ _ ※ / ※ _ ※
① ② ③ ④ ⑤
①名稱代號：活塞式蓄能器
②連接方式：L-螺紋連接、F-法蘭連接
③公稱容積：0.25~250L
④公稱壓力：10、20、31.5MPa
⑤工作介質：Y-液壓油、R-乳化液

活塞式蓄能器 外形尺寸:

型號	公稱壓力 (MPa)	公稱容積 (L)	尺寸 (mm)				重量(kg)
			ФD	M	ФD1	L
HXQ-L0.49/※-※	10 20 31.5	0.49	63	M27×2	40	310	10.9
HXQ-L1/※-※		1	80			380	13.8
HXQ-L2/※-※		2				580	19.8
HXQ-L2.5/※-※		2.5	100	M42×2	60	540	26.2/31.2
HXQ-L5/※-※		5				860	35.4/43.3
HXQ-L7.5/※-※		7.5				1180	44.5/55.4
HXQ-L10/※-※		10	180	M60×2	70	655	94.2
HXQ-L16/※-※		16				890	140.4
HXQ-L20/※-※		20				1050	118.7
HXQ-L25/※-※		25				1250	175.0
HXQ-L32/※-※		32				1520	200.9
HXQ-L45/※-※		45				2030	249.8
HXQ-L50/※-※		50				2230	269.0
HXQ-L50/※-a※		50	250	M72×2	80	1450	269/369
HXQ-L60/※-※		60				1660	294/440
HXQ-L80/※-※		80				2060	341/523
HXQ-L100/※-※		100				2445	390/608
HXQ-L120/※-※		120				2880	439/639
HXQ-L130/※-※		130	400			1620	1093/1286
HXQ-L150/※-※		150				1780	1163/1375
HXQ-L180/※-※		180				2020	1266/1508
HXQ-L200/※-※		200				2180	1335/1596
HXQ-L250/※-※		250				2570	1508/1816

注：1MPa=10bar=10.2kg/cm2
因容積50L產品有兩種不同系列（ФD），故在型號一欄加"a"以示區別。

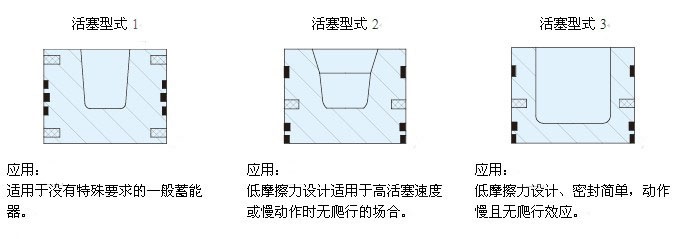

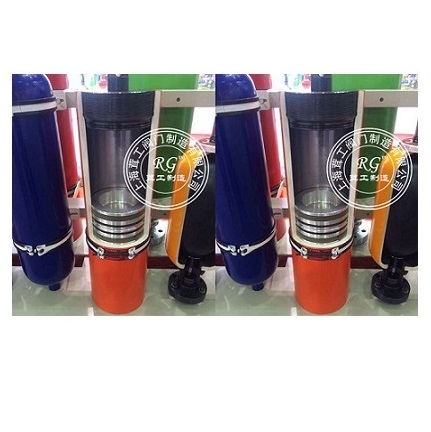

活塞式蓄能器 結構型式:

活塞式蓄能器 計算公式：

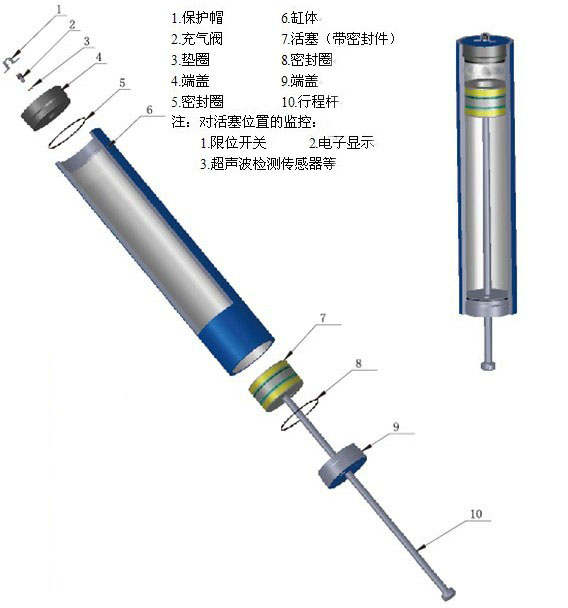

活塞式蓄能器 分解圖:

活塞式蓄能器 容量選擇:

1.活塞式蓄能器計算用參數的定義：
P0=預充壓力 P1=最低工作壓力 P2=最高工作壓力
V0=有效氣體容量 V1=在P1時的氣體容量 V2=在P2時的氣體容量
t0=預充氣體溫度 tmin=最低工作溫度 tmax=最高工作溫度
①活塞式蓄能器預充氮氣狀態�；钊�靠緊下端蓋且封閉油口。
②最低工作壓力應比預充壓力高出約5bar，這樣可避免活塞在每次輸出油液時撞擊下端蓋并由此產生油液壓力外泄。③達到最大工作壓力后蓄能器中的有效容量ΔV：ΔV= V1－V2 。
2.預充壓力的選擇
根據預充壓力的選擇確定蓄能器的容積。為充分應用蓄能器容積，建議采用下列預充壓力：
P0, tmin ≥2bar(活塞型式2) P0, tmin ≥10bar(活塞型式1) P0, tmin ≤P1 - 5bar
極端情況下當緩慢充氣（等溫）和快速釋放（絕熱）時經詳細計算后可選取預充壓力P0 ≥P1 。交貨的蓄能器均未充氣或帶2bar的儲備壓力。

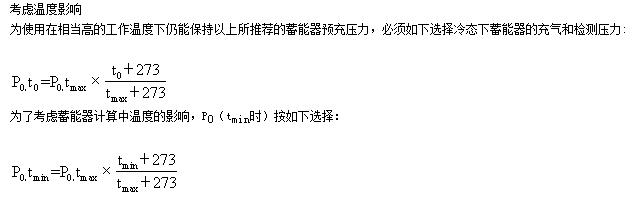

活塞式蓄能器 檢測及溫度影響：

3.蓄能器計算公式
蓄能器內的壓縮和膨脹過程應遵循氣體狀態多變的規律。理想的氣體為：P0×V0n= P1×V1n=P2×V2n
其中要注意多變指數"n"的影響，緩慢的膨脹和壓縮狀態變化接近于等溫，多變指數可為n=1，而快速的膨脹和壓縮過程發生絕熱的狀態變化，多變指數n=k=1.4（適用于雙原子氣體的氮氣）。于200bar以上的壓力，實際氣體特性有著明顯的差別，因而減少了有效容量。在這種情況下要進行修正，修正時要考慮改變k值。采用下列公式可對各種不同的用途所需的氣體容量進行計算，式中的10bar以下的壓力始終用來作為絕對壓力。

活塞式蓄能器 訂貨說明:

1.訂貨時須寫明型號代號全稱，如：公稱壓力為20MPa，公稱容積為32L，螺紋連接，工作介質為液壓油的活塞式蓄能器為：HXQ-L32/20-Y。
2.若對活塞式蓄能器有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。
