隔膜式蓄能器 概述:

隔膜式蓄能器具有儲存能量、吸收沖擊、補償泄漏等作用，在液壓系統中，能避免管路元件損壞、延長設備的使用壽命、減少停工損失、提高系統的可靠性和工作效率、節約能源，具有結構緊湊、體積小、重量輕等優點，特別適合于工程礦山機械、工程裝載機械、林業機械、液壓機床、液壓試驗機、液壓設備等中使用。

隔膜式蓄能器 型號說明:

GXQ _ ※ _ ※ / ※ _ ※
①    ②   ③   ④   ⑤
名稱代號：隔膜式蓄能器
構型式：A型、B型、C型
稱容積：0.16~2.5L
稱壓力：10~31.5MPa
作介質：Y-液壓油  R-乳化液

隔膜式蓄能器 工作原理:

隔膜式蓄能器是利用一種氣體（氮氣）的壓縮性來蓄積液體的原理而工作的。隔膜式蓄能器是由油液部分和帶有氣密隔離件的膠囊隔膜內裝（氮氣）構成。位于膠囊隔膜周圍的油液與液壓回路相通。因此，當壓力升高時油液進入隔膜式蓄能器，由此氣體被壓縮；當壓力下降時，壓縮氣體膨脹，進而油液壓入回路。

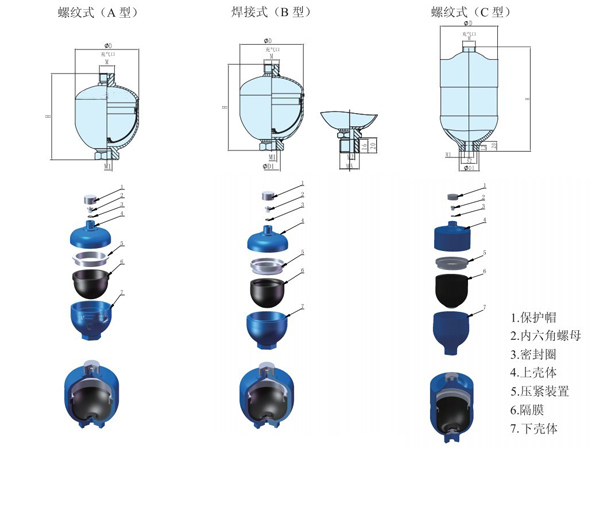

隔膜式蓄能器 外形尺寸:

A型隔膜式蓄能器 外形尺寸:

型號	公稱容積 （L）	公稱壓力 （MPa）	最大排放 流量（L/S）	尺寸（mm）
				ΦD	H	M	M1
GXQ-A- ※/※-※	0.075	10 20 31.5	0.2	62	103	M22×1.5-6H	按需方要求定做
	0.16			80	122	M28×1.5-6H
	0.25		0.4	85	128	M28×1.5-6H
	0.32			105	122	M28×1.5-6H
	0.35				126.5
	0.4		0.5	105	135	M28×1.5-6H
	0.5		0.63	118	155	M28×1.5-6H
	0.7			124	161.5
	0.75			124	170
	1.0		0.8	135	189.5	M28×1.5-6H
	1.3		1.0	150	183	M28×1.5
	2.0		3.2	195	210	M28×1.5

B型隔膜式蓄能器 外形尺寸:

型號	公稱容積 （L）	公稱壓力 （MPa）	最大排放 流量（L/S）	尺寸（mm）
				ΦD	H	M	M1
GXQ-B- ※/※-※	0.16	10 20 31.5	0.4	85	122	M28×1.5-6H	按需方要求定做
	0.25		0.4	105	128	M28×1.5-6H
	0.32		0.4	105	128	M28×1.5-6H
	0.35		0.4	118	127	M28×1.5-6H
	0.5		0.63	124	155	M28×1.5-6H
	0.7		0.63	124	162	M28×1.5-6H
	0.75		0.63	135	170	M28×1.5-6H
	1.0		0.8	124	190	M28×1.5-6H

C型隔膜式蓄能器 外形尺寸:

型號	公稱容積 （L）	公稱壓力 （MPa）	最大排放 流量（L/S）	尺寸（mm）
				ΦD	H	M	M1
GXQ-C-0.75/31.5-※	0.75	31.5	0.63	115	210	M28×1.5	5/8-18UNF

隔膜式蓄能器 訂貨說明:

1.訂貨時須寫明型號代號全稱，如：工作壓力為31.5MPa，公稱容積為0.35L，結構形式為A型，工作介質為液壓油的隔膜式蓄能器：GXQ-A-0.35/31.5-Y。
2.若對隔膜式蓄能器有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。
