不銹鋼囊式蓄能器 工作原理:

油液實際是不可壓縮的，因此不能蓄積壓力能。膠囊式蓄能器是利用氣體（氮氣）的可壓縮性來蓄積液體的原理（即采用氮氣作為壓縮介質）而工作的。
膠囊式蓄能器由油液部分和帶有氣密隔離件的膠囊（內裝氮氣）構成。位于膠囊周圍的油液與液壓回路相通。因此，當壓力升高時油液進入囊式蓄能器由此氣體被壓縮；當壓力下降時，壓縮氣體膨脹，進而將油液壓入回路。

不銹鋼囊式蓄能器 型號說明:

BNXQ _ ※ -_ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
①名稱代號：不銹鋼蓄能器
②結構型式：A型-小口，AB型-大口
③公稱容積：0.4～100L
④公稱壓力：≦25Mpa
⑤連接方式：L-螺紋連接，F(xiàn)-法蘭連接
⑥工作介質：水或腐蝕性液體 介質溫度：-100℃～+93

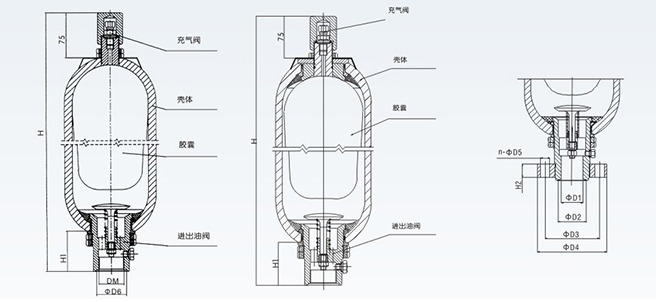

不銹鋼囊式蓄能器 內部結構及外形尺寸:

型號（Model）	公稱壓力（MPa）	公稱容量（L）	連接方式		基本尺寸										重量（Kg）
			L	F
			H		DM	ΦD1	ΦD2	ΦD3	ΦD4	n-D5	ΦD6	H1	H2	ΦD
BNXQ※-0.4/※-L-※	10 20 31.5	0.4	250		M27×2						32 （32×1.9）	52		89	3
BNXQ※-0.63/※-L-※		0.63	320												3.5
BNXQ※-1/※-L-※		1	315											114	5.5
BNXQ※-1.6/※-L/F-※		1.6	355	370	M42×2	40	50 （50×3.1）	97	130	6-Φ17	50 （50×3.1）	66	25	152	12.5
BNXQ※-2.5/※-L/F-※		2.5	420	435											15
BNXQ※-4/※-L/F-※		4	530	545											18.5
BNXQ※-6.3/※-L/F-※		6.3	700	715											25.5
BNXQ※-10/※-L/F-※		10	660	685	M60×2	50	65 （65×3.1）	125	160	6-Φ22	70 （70×3.1）	85	32	219	48
BNXQ※-16/※-L/F-※		16	870	895											63
BNXQ※-25/※-L/F-※		25	1170	1195											84
BNXQ※-40/※-L/F-※		40	1690	1715											119
BNXQ※-20/※-L/F-※		20	690	715	M72×2	70	80 （80×3.1）	150	200	6-Φ26	80 （80×3.1）	105	40	299	92
BNXQ※-25/※-L/F-※		25	780	805											105
BNXQ※-40/※-L/F-※		40	1080	1110											135
BNXQ※-63/※-L/F-※		63	1500	1530											191
BNXQ※-80/※-L/F-※		80	1810	1840											241
BNXQ※-100/※-L/F-※		100	2220	2250											290
BNXQ※-100/※-L/F-※		100	1315	1360	M100×3	100	115 （115×3.1）	220	255	8-Φ26	115 （115×5.7）	115	50	426	441
BNXQ※-160/※-L/F-※		160	1915	1960											552
BNXQ※-200/※-L/F-※		200	2315	2360											663
BNXQ※-250/※-L/F-※		250	2915	2960											786

不銹鋼囊式蓄能器 注意事項:

蓄能器殼體上不得進行焊接和任何機械加工；蓄能器膠囊內只許充入氮氣，不得使用氧氣及其它可燃性和腐蝕性氣體；蓄能器應安裝在由溢流閥或其他安全閥的液壓系統中。

不銹鋼囊式蓄能器 訂貨說明:

1) 訂貨時須寫明型號代號全稱，如：工作壓力為20Mpa.公稱容量25L，殼體結構為小口。工作介質為液壓油，連接方式為螺紋連接的囊式蓄能
器：BNXQA－25/20－L－A。
2) 若對蓄能器有特殊要求時，請同本企業商洽。
3) 本企業保留設計更改權。對修改不另行通知。
