4LQF3W型冷卻器 工作原理：

列管式冷卻器的熱介質是由筒體上的接管進口，順序經各折流通道，曲折地流至接管出口。而冷卻介質則采用雙管程流動，即冷卻介質由進水口經分水蓋進入一半冷卻管之后，再從回水蓋流入另一半冷卻管進入另一側分水蓋及出水管。冷卻器介質在雙管程流過程中，吸收熱介質放出的余熱由出水口排出，使工作介質保持額定的工作溫度。

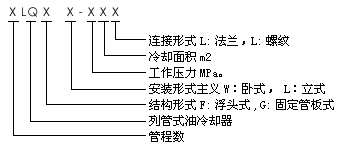

4LQF3W型冷卻器 型號說明：

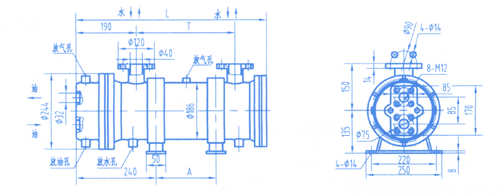

4LQF3W型冷卻器 示意圖：

舊型號	新型號	換熱面積(m2)	L	T	A	重量
4LQF3W-A315F	4LQF3W-A1.3F	1.3	490	250	≤105	49
4LQF3W-A400F	4LQF3W-A1.7F	1.7	575	290	≤190	53
4LQF3W-A500F	4LQF3W-A2.13F	2.1	675	390	≤290	59
4LQF3W-A630F	4LQF3W-A2.6F	2.6	805	520	≤420	66
4LQF3W-A800F	4LQF3W-A3.4F	3.4	975	690	≤590	75
4LQF3W-A1000F	4LQF3W-A4.2F	4.2	1175	890	≤790	86
4LQF3W-A1250F	4LQF3W-A5.3F	5.3	1425	1140	≤1040	99

4LQF3W型冷卻器 水垢的清洗:

1、物理清洗辦法：固定管板式的可以用水泵刷子沖洗，如果是抽芯式即浮頭式的即可把管束抽出來沖洗；
2、化學清洗：方法當積垢由疏松變?yōu)橹旅堋⒂操|(zhì)后，采用機械 清洗方法己達不到清垢目的，此時宜采用酸洗的方法。鹽酸不用預熱就能容易地溶解碳酸鈣和碳酸鎂水垢，因此酸洗液一般為常溫鹽酸溶液。酸洗雖然能很好的疏松水垢和恢復冷卻器表面的正常狀態，但鹽酸對冷卻銅管有腐蝕作用。為了保護冷卻器管壁不受鹽酸的侵蝕，在酸洗液內必須加入添加劑，即強烈地遲滯金屬溶解過程的物質。我們選用的添加劑為苯駢三氮唑，即BC-801水穩定劑，使用濃度為3%左右。根據經驗，若能夠按時進行機械清洗，酸洗可2a--3a進行1次；反之，需每年進行1次酸洗。

【使用注意】
冷卻器投用后,操作人員應定期對換熱器進行巡回檢查,判斷其是否運行正常。
(1)檢查工藝參數，嚴禁超溫、超壓運行。
(2)檢查隔槽、大鍋、接口法蘭有無泄漏。
(3)檢查基礎支座的穩固情況。
(4)檢查冷卻器及管線的振動情況。
(5)定時查看油品顏色及換熱后的溫度變化。
(6)冷卻器投用時,應打開冷卻線上放空閥排氣,見水后關閉,防止氣阻影響冷卻效果。
(7)冷卻器停運掃線時，停冷卻水，同時打開冷卻水放空閥，避免憋壓損壞設備。
(8)調節油品冷后溫度時，應先冷卻水出口閥控制。因?yàn)椴捎萌肟陂y控制水量，雖然可以節約冷水，但是會引起冷卻器內水流短路或流速減慢，造成上熱下涼，影響換熱效果。故不宜用入口控制。
【排除故障】
1、冷卻液不足：添加冷卻液
2、散熱器散熱片阻塞：尋找解決阻塞的原因，清洗散熱器
3、散熱器通風不暢：按安裝要求增大通風有效面積，確保通風暢通
4、冷卻液風扇運行不正常：檢查風扇皮帶緊張度，必要時更換皮帶
5、風扇損壞：檢修或更換
6、水泵損壞：檢修或更換
7、節溫器故障:更換
8、噴油泵故障:請授權人員檢修或更換
9、供油定時不正確:查看噴油泵數據并請授權人員檢修調整
10、環境（進氣）溫度過高:保持機房通風合理降低機房溫度
11、機組過載嚴重:控制負載，禁止機組長時間超載運行
12、冷卻液報警開關（傳感器）或儀表故障:檢查控制屏，儀表，機體傳感器，修理或更換，排除故障。

4LQF3W型冷卻器應用:
4LQF3W型冷卻器廣泛應用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油等行業領域。

【售前服務】：
產品訂貨前期產品介紹、技術交底、質量保證。
【售中服務】：
（1）、產品使用過程中公司定期組織技術、質檢等服務人員進行用戶訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
（2）、對一些較特殊或復雜的產品，公司安排用戶有關人員對產品的使用、故障排除、及調試等進行免費培訓。
【售后服務】：
（1）、對產品保證質量性能，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）。
（2）、對用戶投訴的質量問題，立即作出反應，售后服務人員在最短時間內趕赴現場，解決問題。
（3）、要求用戶填寫服務后的質量反饋信息表，作出鑒定意見，以便改進我們的服務工作。
（4）、未盡事宜按有關規范、標準執行。
4LQF3W型冷卻器產品承諾：
茸工一貫奉行誠信為企業的靈魂。本著提供高品質產品，竭誠為用戶服務的宗旨的經營原則，公司以滿足顧客需要為宗旨，愿意通過自己的努力共同促進雙方的合作，為顧客提供優質的產品和優良的服務,茸工實行公開服務承諾。
1.茸工所提供的產品從供貨之日起，在正常使用情況下，質保期為12個月，在質保期內，一律實行:保質、保量、包修、包換等。同時還提供終身免費質詢服務。
2.用戶在運輸、裝卸、儲存、擅自拆卸產品或養護不當、自然災害等原因造成產品損壞、使用不當或在保修期外，本公司對產品實行終身技術服務，只收取配件的成本費。
3.用戶如發現產品質量問題或服務抱怨，能恩收到用戶函電后，根據路程的遠近距離，本市城區2小時到達現場，外區域遇重大問題保證在24小時趕到現場并及時給予答復解決，確保用戶達到滿意。
4.公司承諾質保期滿后以最合理優惠價格快速地提供保養服務，并應買方要求派技術人員赴買方現場進行技術服務。
5.公司貨源充足，品種齊全，配件豐富，應急預案和措施嚴密，可以及時解決用戶臨時性的緊急需求。
6.產品使用過程中，用戶對產品質量、使用性能、改進意見或其他建設性建議等方面的反饋，茸工會積極采納并改進，以便進一步提高產品質量，更好地回報用戶。
